ROLEX エアーキング
分解写真
ゼンマイ切れのため 交換です。
新しい油を差しながら 組み立て
カレンダーが無いため すっきりです。
組みあがりました。
キャリバー3000は 天日受けが 片手持ちです。
ROLEX デイトジャスト
汚れのため 止まりです。 オーバーホールで 治りました。
ROLEX GMTマスター
ゼンマイ切れで止まりでした。１０年ほど前に当店でOHした時計でした。
裏周りです。
ROLEX デイトジャスト
１５年ほど オーバーホールをおこなっておらず 油が粉になっていました。
分解写真
きれいに洗って 組んでいきます。
ムーブメント組み立て完了
ブレスもケースもきれいにして
デイトジャスト
キャリバー3135 分解写真
カレンダー周り
デイトジャスト
シードエラー
分解写真
カレンダーディスクを組む前です。
裏周り完成です。
自動巻き機構を組む前です。
キャリバー3135
デイトジャスト
デイトジャストローマン文字
キャリバー3135
裏周りです。
分解写真です。
ROLEX デイトジャスト
キャリバー3135 自動巻きムーブメント
ROLEX
手巻きムーブメント
センター秒針のため 出車が 付いています。
裏は非常にシンプルです。
写真の上のほうに ROLEXの文字が見えます。
分解写真です。
サブマリーナ
Re 16610
キャリバー3135
裏周り
分解写真
エアーキング
キャリバー1520 見えにくいですが緩急進が見えます。
カレンダーが付いていません。
分解の写真です。 年数の割には 結構きれいです。
合型 オイスター
キャリバー2130
カレンダーが付いていません。
分解の写真です。 カレンダーが付いていない分 部品点数が少ないですね。
GMTマスターⅡ
定期オーバーホールです。
キャリバー3185 GMT機能 ４本針です。
分解写真です。
エアーキング
カレンダーが無いので シンプルです。
3130キャリバーです。
ゼンマイ切れのため
分解写真です。ちっちゃくってすみません。
GMTマスターⅡ
キャリバー 3185
ヨットマスター ロレジウム
キャリバー2235 合い型または レディースに使われるムーブです。
３０００系に比べると シンプルですね。
部品点数は やや少なくなります。 オーバーホール定期でした。
GMTマスター
なかなか渋い色で いいですよね。
キャリバー3175 GMTマスター
裏からは 3135とほとんど同じですね。
分解写真です。 約２０年で 初めてのオーバーホールでした 油切れなんてものでは
ありませんでした。
エクスプローラー2
キャリバー3185 GMT針が付きます。
写真の中心部に 見にくいのですが GMTの針が付く 段があります。
分解の写真です。 オーバーホールとゼンマイ交換でした。
エクスプローラー
キャリバー3000 テンプが片手持ちになっています。
また テンプは平ひげとなっています。
カレンダーが付いていないため シンプルな構造です。
分解写真です。
オーバーホール 定期にて修理です。
サブマリーナ
１９６０年代 中頃の製品と思われます。
キャリバー1520 出車の時代です 非常に汚れていましたが 洗うときれいになりました。
キャリバーナンバーがきれいに見えます。
ROLEXでも 緩急進を使っていた時代ですね。
デイトなしなので 裏はシンプルです。
分解した写真です。一番受けが汚れています。
エクスプローラーⅡ
りゅーずを勘違いで閉め忘れのため 水入りです。
24時間針が付いているため カレンダーの早送りの歯車がありません。
3135は ﾘｭｰｽﾞと 時針車（カサ車）の間に星型歯車見えます。
分解写真です。
サブマリーナ16610
サブマリーナ定期のオーバーホールです。
キャリバー3135
裏周り 文字盤側です。
分解写真 洗浄後の 差真です。
デイトジャスト
キャリバー2135
裏周りです。
分会写真
サブマリーナ
分解写真です。これからきれいに洗って 組み立てながら 油をさします。
キャリバー 3135
裏周りです。デイト付
エクスプローラー
定期オーバーホールです。
カレンダーがないので 裏はこの通りです」。
シードゥエラー
ゼンマイ切れで 止まりの状態でした。
分解した写真です。
キャリバー3135
デイトジャスト
分解掃除・

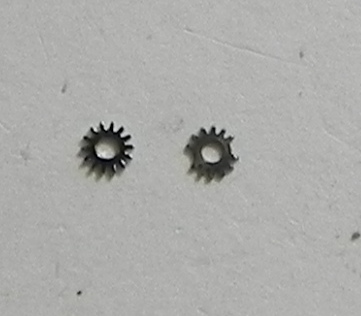

交換した 小鉄車2個 歯が欠けているのがわかります。
デイト
分解写真
ぜんまい切れで 止まりでした。
キャリバー3135
ＲＯＬＥＸ エアーキング
キャリバー3000ですが 写真の中央より上の部分が 汚れているのが わかると思いますが ローターとローター芯のカシメが外れかけた状態で使用したためローターがムーブメントのあたり金属がすれてはがれたカスが汚れとなったと考えられます。
分解した写真です
写真に左が ローターでその左がローター芯です 通常はこの部品は一体となっています。通常はローター芯の交換で済むのですが 外れた状態で 使用したため ローターの穴が大きくなりすぎてローター芯をかか占めるスペースが減ってしまい 一式の交換となってしまいました。

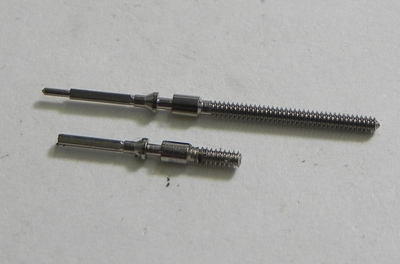

リューズは ねじ込み部分が減ってしまいチューブとリューズの交換となっています。ちなみに 巻き芯も微妙に短く交換となりました。
ＲＯＬＥＸ デイトジャスト
カレンダーの早送りができない状態でした。
自動巻き部分を組み込む前です。
カレンダーの早送りは 油切れでうまく作動しなかったようです。 オーバーホールで改善しました。
ＲＯＬＥＸ ＧＭＴ2
裏回り 短針がズレることが あるということでしたが 特殊な車の油切れと思われる。
分解写真
ＲＯＬＥＸ ＧＭＴ
分解写真
油切れのため ふり角があがらないため 遅れがでていました。
ＲＯＬＥＸ サブ
サブマリーナ 分解写真 水入り めずらしく チューブが 緩んで入ったようです。
ＲＯＬＥＸ ＥＸ2
分解写真 遅れが出ており ローター芯が減っていました。
ＲＯＬＥＸ デイト ターンドベゼル
キャリバー3135
分解写真
ＲＯＬＥＸ サブマリーナ
ローター軸の油切れにより 時計を振ると 「グン」という感じで ローターが回りにくくなっていました。
自動巻き機構をくむ前の状態です。
これで 表は出来上がり
分解の状態です。。
ＲＯＬＥＸ ＧＭＴマスター
キャリバー３１８６ 自動巻き 28800/ｈ振動
分解写真
ROLEX 16234 デイトジャスト
キャリバー3135
ゼンマイ切れ
ＲＯＬＥＸ デイトジャスト 16233Ｇ
Ｃａｌ3135 自動巻き 28800振動
裏回り
ゼンマイ切れのための止まりでした。 分解掃除とゼンマイ交換の修理です。
分解写真です。
ＲＯＬＥＸ デイトジャスト
Ｃａｌ2135
裏回りです。
分解写真 定期の分解掃除です。 振り角も良好。
ＲＯＬＥＸ デイトジャスト 16000
Ｃａｌ1570
遅れと リューズが閉まらなくなった状態でした。 リューズを交換し分解掃除にて完了
ＲＯＬＥＸエクスプローラー
Cal3035 自動巻き ２８８００振動/ｈ
カレンダーが付いていないため 裏側はシンプルです。
分解写真 止まりでした 原因は ゼンマイ切れです。 それと 年数がたっていたので 分解掃除注油で 改善。
ROLEX サブマリーナ
ｷｬﾘﾊﾞｰ3135
添付の振り角が 小さく遅れが でていました。
分解写真
ROLEXデイトジャスト 16234
キャリバー3135
ゼンマイ切れの修理でした。
カレンダー回り
分解写真
ROLEX プレセジョン 6694
キャリバー1215
出車付き
デイト機能
分解写真
ROLEX エアーキング 14000
キャリバー3000
平ひげ使用
ノンカレンダーなので 裏側は シンプルです。
ｵｰﾊﾞｰﾎｰﾙのため 分解した 写真です。
ＲＯＬＥＸ デイトジャスト 1630
自動巻きですが 日付の早送りは付いていません。
1570 出車を 採用し センター秒針にしています。
ＲＯＬＥＸ エアーキング キャリバー3130 ノンデイト
表は 3135と同じです。
ノンデイトなので こんな感じです。
ROLEX デイト 品番15120 キャリバー3135
定期のオーバーホールです。
ROLEX デイト キャリバー 1570
プラ風防
ﾁﾗﾈｼﾞ 巻き上げひげ搭載
カレンダーは 「パシャ」と変わります。
ROLEX ﾃﾞｲﾄ ｷｬﾘﾊﾞｰ1570
自動巻き機構を組む前です。出車でセンターセコンドにしています。
カレンダー回りです まだ カレンダーの早送りできないムーブです。
ひげゼンマイが ブルーです。
ＲＯＬＥＸ デイト 1510 ムーブメントキャリバー1570
ROLEX サブマリーナ キャリバー3135
自動巻き機構を 組み込む前
ＲＯＬＥＸ デイトジャスト キャリバー3135
ROLEX デイトジャスト キャリバー3135
巻き上げ不良で 遅れ止まりの状態でした。 メンテナンスを行わないで 使用を続けために ローター芯が摩耗して ムーブメントにローターが あたってしまい 巻き上げ不良を起こしていたのと ローターが機械にあたり金属片の粉が散らばっていました。
ROLEX デイトジャスト ｷｬﾘﾊﾞｰ1570
1570の時計部分を組んだ状態です ひげゼンマイが 青色でﾁﾗﾈｼﾞ付き きれいなブームメントです。
先程のムーブメントに 出車を付け 中央に秒針車を 付けた状態です。これでセンター秒針になります。
裏回りです。左上の歯車が デイドジャスト特徴の カレンダーが「パシャ」と高速で回ります。
2枚目写真に 自動機機構を 組んだ状態です。ムーブメントは これで完成
針を付けます。 インデックスの蛍光塗料の色が 時間が経つにつれ 黄色になっていきます。
ケーシング ・ ブレスを付けて 完了となります。 古いものですが いい顔をしています。
ＲＯＬＥＸ サブマリーナ 16610 キャリバー3135
キャリバー3135の 分解写真です。ＥＴＡに比べると 部品点数はだいぶ多いですね。

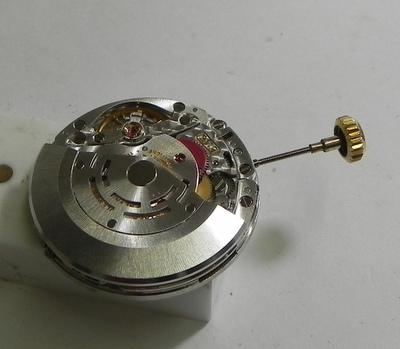

時計部分を 組んだ状態です。ここでビブログラフで精度の確認をします。 この上に 自動巻き機構が 組まれます。

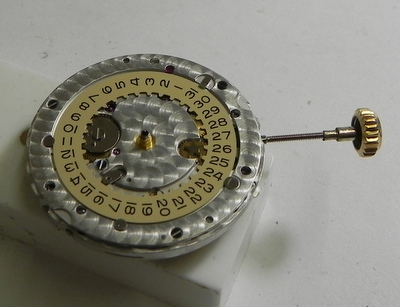

裏返して 裏回りを組んだ状態です。ここで カレンダーの早送りができるか リューズを2段引き 針回しで カレンダーを送るかを確認します。
また 裏返して 自動巻き機構を組んだ状態です。これでムーブメントの完成です。
ＲＯＬＥＸ サブマリーナ オーバーホールの完了となり ランニングテストを 行います。
 EX1 |
 分解写真 |
 |
 カレンダーがないタイプですよね。 |
 ＲＯＬＥＸ 1603 修理品 |
分解写真 |
 キャリバー1570 自動巻き部分を組む前です。 出車が見えます。 |
 ＲＯＬＥＸエクスプローラーⅡ |
分解写真 |
キャリバー |
 ロレックスＧＭＴ |
分解写真 |
 キャリバー 3815 ＧＭＴ |
