» ホイヤー修理


ETA2824-2 ムーブメント

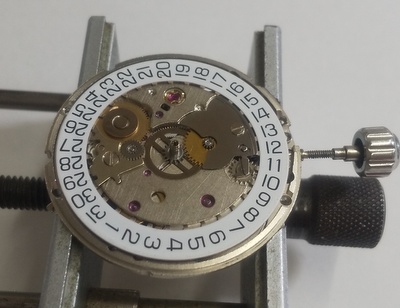

カレンダー回り

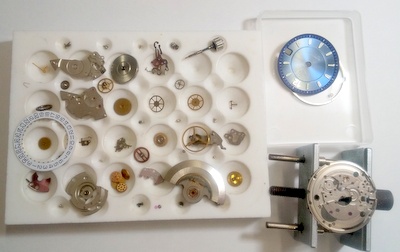

分解写真

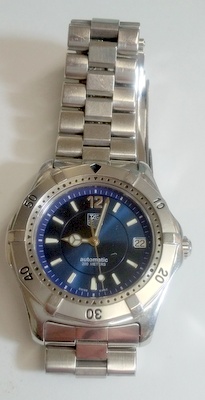

ホイヤー 自動巻き
DSCN3179
DSCN3165

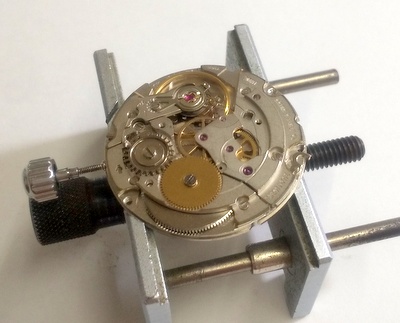

キャリバーETA2824-2

DSCN3162
分解写真 遅れ 止まりでしたが オーバーホールにて改善。



ホイヤーカレラ

DSCN1670
DSCN1664
ETA7750ムーブメント

DSCN1665
修理は引きまわり リューズを回すと ローターが ビュンビュン回る状態でした

DSCN1663
分解写真です。 クロノグラフとなるとさすがに 部品点数が おおくなります。

ホイヤー2000 自動巻き キャリバーETA2824-2

DSCN1613
止まりで持ち込まれた時計ですが 止まりの原因は 油切れ でした。

DSCN1612おなじみのETA2824-2

DSCN1611カレンダー表示

DSCN1609分解の写真です。

ホイヤー6000 自動巻き キャリバー2892-2



やはり 金色のローターを 使用 ローターには ロゴが

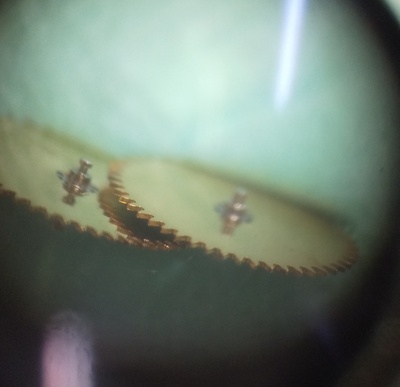

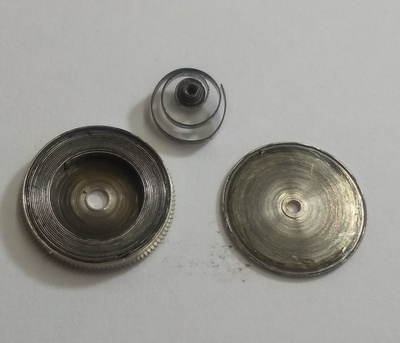

ゼンマイ切れで 止まりでした ゼンマイが切れた時の影響と思われませが 3番車のホゾが 折れていました。

ホイヤー アクアレーサー キャリバーETA2824-2


安定したムーブメントですが オーバーホール前は 遅れが 出ており 汚れによるものでした。

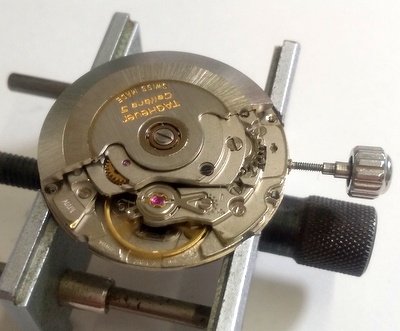

ローターには ホイヤーロゴが 入っています。

ホイヤー 6000コンビ  キャリバーETA2892-2


ETA2892-2 ホイヤーは 金色ローターが 多いように感じます。

裏回りです。

eta 251.262


ホイヤークロノグラフ クオーツムーブメントです。
駆動用コイルが 5つ見えると思います。 一番手前に見えるコイルのステップモーターが 時計を動かしています。これが6時位置の通常秒針を動かして分針・時針へと伝わり通常の時計を動かします。


ムーブメントの写真の右側の真ん中のコイルが見えますがこのステップモーターが センタークロノ分針を動かします。(文字盤では 赤い針です。)

左側真ん中のコイルですがこれに連動しているステップモーターは クロノ秒針を 動かすことになります。

左側上のコイルに連動するステップモーターは1/10のクロノ秒針に連動します。これは2時のプッシュボタンを押したときのストップした場合に 1/10を 表示します。(文字盤右上 スモールダイアル)

右上のコイルに連動するステップモーターは12時間計を動かすことに なります。

通常時計は 一つのステップモーターで動きますが(あたりまえか)そのほかの針 クロノ関係は 一つのステップモーターに 1つの針がついています。 5モーターステップ どっかで聞いたことありますよね。



ホイヤー2000 クオーツ

ETA955.144クオーツムーブメント

デイト機能

セルオートマチック

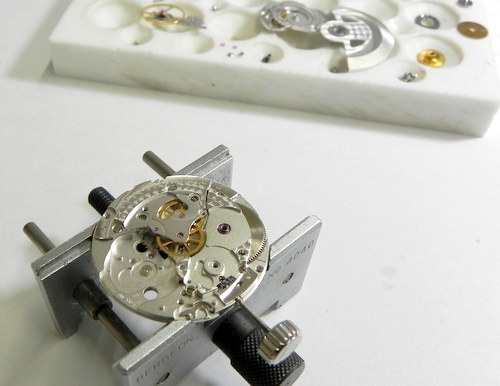

分解写真























汚れがひどく 振り角の出ていませんでしたが
オーバーホールにて 改善復活です。


ETA2892-2を採用

裏周り
